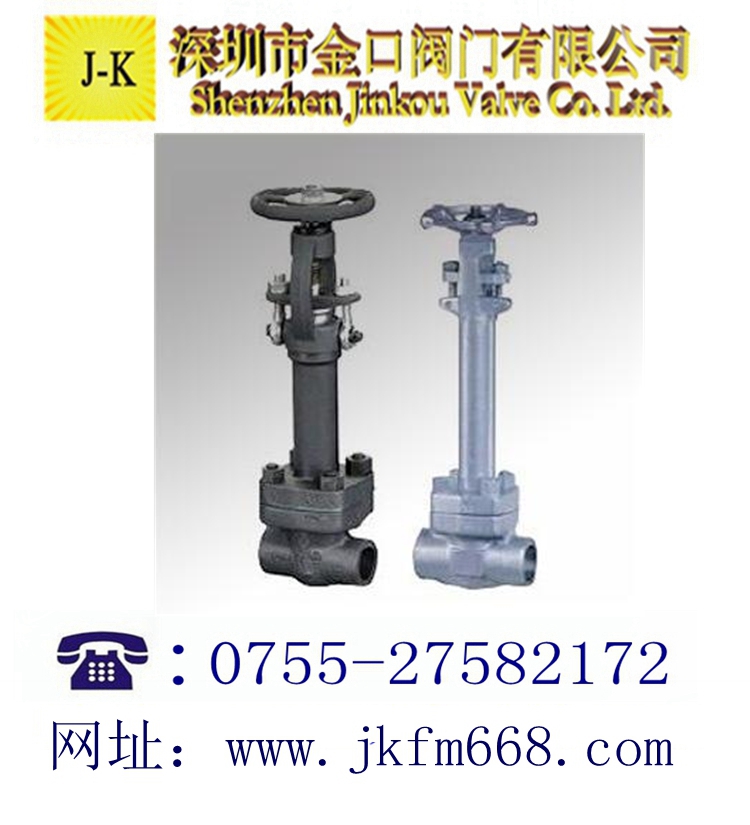

鍛鋼低溫閘閥產品詳細介紹:
鍛鋼低溫閥門有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的 閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (31 6夾柔性石墨制造)密封�？� 戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計 形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封�？蛻粲刑厥庖髸r(shí)也可采用全 焊逶連接。閘閘、截止閥、球閥都可設計成低溫閥。為了能在-196℃(320oF)的低溫 下使用，一般將閥門設計成加長式閥蓋。
鍛鋼低溫閘閥設計結構與特征:
低溫閘閥符合： API602，MSS-SP-118和BS6364
檢驗與測試按：API598
標記按：MSS-SP-25
采用以下結構：
全徑或縮徑 自定心壓板壓套式
螺栓連接纏繞墊片密封式閥蓋和螺紋連接全焊密封式閥蓋
整體式上密封座
閥座帶有壓力平衡孔(用于閘閥、球閥)
承插端符合 ASME B16.11 Socketweld ends
to ASME B16.11
螺紋端符合 (NPT)ANSI/AMME B1.20.1
客戶要求特殊延長長度
客戶要求的軟密封截止閥
客戶要求的PTFE填料PTFE
客戶要求的特殊低溫測試
明桿支架型
DZ61H/Y低溫焊接閘閥技術參數：
|
產品名稱：
|
低溫焊接閘閥
|
|
產品型號:
|
DZ61H/Y
|
|
口 徑:
|
DN6-DN600
|
|
壓 力:
|
1.0MPA-64MPA
|
|
溫 度:
|
-46~-196℃
|
|
連接形式：
|
螺紋、法蘭、焊接、對夾等
|
|
傳動方式：
|
手動、蝸輪傳動、齒輪傳動、氣動、電動等
|
|
閥體材質：
|
c碳鋼、不銹鋼、合金鋼、鉻鉬鋼、低溫鋼、球墨鑄鐵及其他特殊鋼
|
|
使用范圍:
|
石油、化工、燃?xì)�、多晶硅、電力�?/span>
|
低溫焊接閘閥主要優點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
●計與制造標準：DZ61/41 H/X
●設計與制造：ANSIB16.34 API600 API602
●法蘭尺寸：ANSIB16.5
●壓力溫度：ANSIB1.20.1
●結構長度：ANSIB16.10
●對焊連接尺寸：ANSIB16.11
●檢驗與試驗：API598 安裝尺寸及重量：
|
ANSI 150～800Lb
|
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L
|
92
|
111
|
120
|
120
|
140
|
178
|
|
H
|
335
|
360
|
405
|
475
|
475
|
550
|
|
D0
|
125
|
125
|
160
|
160
|
180
|
200
|
|
Wt
|
7.1
|
9.4
|
13.5
|
15
|
17.8
|
28
|
|
ANSI 150Lb
|
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L1
|
108
|
117
|
127
|
-
|
165
|
178
|
|
H1
|
335
|
360
|
405
|
-
|
475
|
550
|
|
D1
|
125
|
125
|
160
|
-
|
180
|
200
|
|
Wt1
|
6
|
8.7
|
11
|
-
|
18.5
|
21.6
|
|
ANSI 300Lb
|
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L1
|
140
|
152
|
165
|
-
|
190.5
|
216
|
|
H1
|
335
|
360
|
405
|
-
|
475
|
550
|
|
D1
|
125
|
125
|
160
|
-
|
180
|
200
|
|
Wt1
|
7
|
9.4
|
12.5
|
-
|
20.1
|
24
|
|
ANSI 600Lb
|
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L1
|
165
|
190.5
|
216
|
-
|
241
|
292
|
|
H1
|
335
|
360
|
405
|
-
|
475
|
550
|
|
D1
|
125
|
125
|
160
|
-
|
180
|
200
|
|
Wt1
|
8.0
|
11.1
|
13.4
|
-
|
22.6
|
26.8
|
鍛鋼低溫閘閥 800Lb 標準材質細表
|
序號
|
零件名稱
|
AStoASTM
|
SStoASTM
|
|
LF2
|
LF3
|
F304（L）
|
F316（L）
|
|
1
|
閥體
|
A350LF2
|
A350LF3
|
A182F304（L）
|
A182F316（L）
|
|
2
|
閥座
|
A276420
|
A276410
|
A276304（L）
|
A276316（L）
|
|
3
|
閘板
|
A350LF2
|
A350LF3
|
A182F304（L）
|
A182F316（L）
|
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
5
|
閥蓋
|
A350LF2
|
A350LF3
|
A182F304（L）
|
A182F316（L）
|
|
6
|
螺栓
|
A193B7
|
A193B7
|
A193B8
|
A193B8M
|
|
7
|
閥桿
|
A182F6
|
A182F6
|
A182F304（L）
|
A182F316（L）
|
|
8
|
填料
|
柔性石墨
|
PTFE
|
|
9
|
銷釘
|
A276420
|
A276 304
|
|
10
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
11
|
填料壓套
|
A276410
|
A182F304（L）
|
A182F316（L）
|
|
12
|
填料壓板
|
A105
|
A182F11
|
A182F304（L）
|
A182F316（L）
|
|
13
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
14
|
閥桿螺母
|
A276420
|
|
15
|
潤滑墊片
|
A473431
|
|
16
|
銘牌
|
SS
|
|
17
|
緊鎖螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
18
|
手輪
|
A197
|
|
適用溫度
|
≥—40℃
|
≥—101℃
|
≥—196℃
|
維修保養
1、閥門應存干燥通風的室內，通路兩端須密封。
2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
3、安裝后，應定期進行檢查，主要檢查項目:
(1)密封面磨損情況。
(2)閥桿和閥桿螺母的梯形螺紋磨損情況。
(3)填料是否過時失效，如有損壞應及時更換。
(4)閥門檢修裝配后，應進行密封性能試驗。
